催化裂化再生烟气袋式除尘+湿式脱硫净化技术
来源项目
2021年《国家先进污染防治技术目录(大气污染防治、噪声与振动控制领域)》
技术分类
大气污染防治技术-工业烟气
适用对象及范围
适用于催化裂化再生烟气治理。
基本原理
催化裂化再生烟气依次通过袋式除尘器、重力热管式烟气换热器和氢氧化钠水溶液吸收脱硫塔，完成除尘、降温和脱硫，再利用重力热管式烟气换热器回收的热量加热净烟气；脱硫废水经过塔内、塔外两级曝气氧化处理后排放。
技术描述（创新点及优势）
除尘和脱硫效率高，适应SO2浓度高、波动较大的工况。
应用案例名称
青岛安邦炼化有限公司催化裂化再生烟气除尘脱硫工程
案例地址
青岛安邦炼化有限公司厂区内
案例规模
共计100000m3/h
项目投运时间
2016-10-01
验收情况
已通过验收

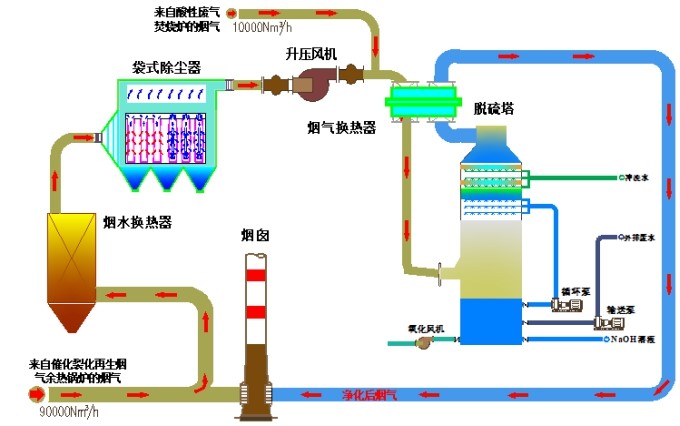

工艺流程
催化裂化余热锅炉高温烟气经烟水换热器降温后，进入袋式除尘器除尘，然后与酸性废气焚烧炉的烟气进行混合，混合烟气经换热器降温后进入脱硫塔，与NaOH溶液逆向接触，发生化学反应脱除SO2，脱硫塔出口净烟气经换热后通过烟囱排放。脱硫废水经过塔内和塔外两级深度氧化系统氧化后外排。
污染防治效果和达标情况
经第三方检测机构检测表明，烟气颗粒物排放浓度小于5mg/m3，SO2浓度由4230mg/m3降至“未检出”。
二次污染治理情况
脱硫废水中亚硫酸盐氧化为硫酸盐，废水中COD控制在60mg/L以下，悬浮物控制在400mg/L以下，排放指标满足《石油炼制工业污染物排放标准》（GB 31570-2015）中水污染物排放限值要求。
能源、资源节约和综合利用情况
烟气除尘采用高效PM2.5干法净化技术，收集的废催化剂为干态，年收集废催化剂126吨，便于处理处置。
工艺水消耗低，本项目工艺水耗约为7t/h，约为常规湿法洗涤技术的50%。
投资费用
投资费用2518万，其中基础设施建设费208万，设备费1706万，安装费604万。
运行费用
运行费用为25元/吨（以原油计），其中直接运行费用（物料消耗）17.7元/吨，人员工资1.3元/吨，设备折旧费2.5元/吨，维修管理费2.5元/吨，备品备件费1元/吨。
