膜法VOCs回收技术
来源项目
2021年《国家先进污染防治技术目录(大气污染防治、噪声与振动控制领域)》
技术分类
大气污染防治技术-挥发性有机物
适用对象及范围
适用于石油化工、化学工业、医药化工等行业高浓度挥发性有机物的治理。
基本原理
高浓度VOCs废气经膜组件分离后，富含有机组分的废气经冷凝或吸收等实现资源化利用，不凝气返回装置进口与来气混合后处理；渗余侧低浓度有机废气经吸附或燃烧处理后达标排放。
技术描述（创新点及优势）
以膜分离为核心，耦合冷凝、吸收、活性炭吸附等技术，实现VOCs高效治理与资源化利用。
应用案例名称
山东鲁抗医药股份有限公司1000m3/h头孢车间膜法二氯甲烷尾气VOCs气体回收与处理项目
案例地址
山东省济宁市任城区
案例规模
1000m3/h
项目投运时间
2017年
验收情况
已通过验收

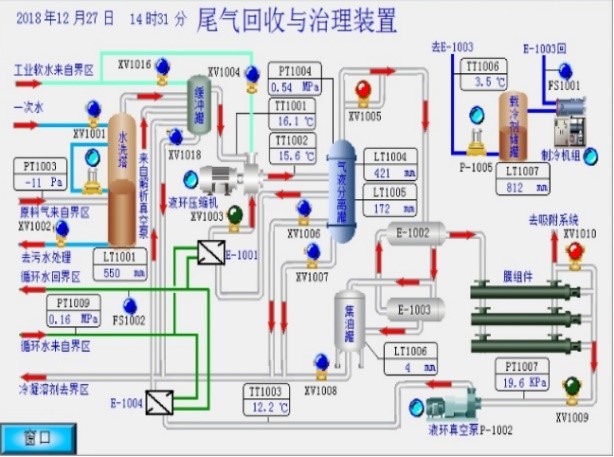

工艺流程
工艺采用“冷凝/膜/吸附”的工艺。非水溶性废气经密闭收集装置进入冷凝器，被-5℃的冷冻盐水冷却至0℃，约30%～60%有机组分冷凝成液态有机溶剂流入储罐内。不凝气体进入膜系统经富集处理后再次进入前级冷凝系统，没有被富集的渗余气进入吸附单元经活性炭吸附后达标排放。
污染防治效果和达标情况
有机溶剂回收率可达90%。
能源、资源节约和综合利用情况
经回收的二氯甲烷溶剂浓度高于90%，可进行回用，为企业降低生产成本达95.4万元/年，年节约排污费159万元。
投资费用
工程投资费用630万元。
运行费用
该项目运行费用为82.72万元/年，其中动力费用81.92万元/年，维修管理费用0.8万元/年。
