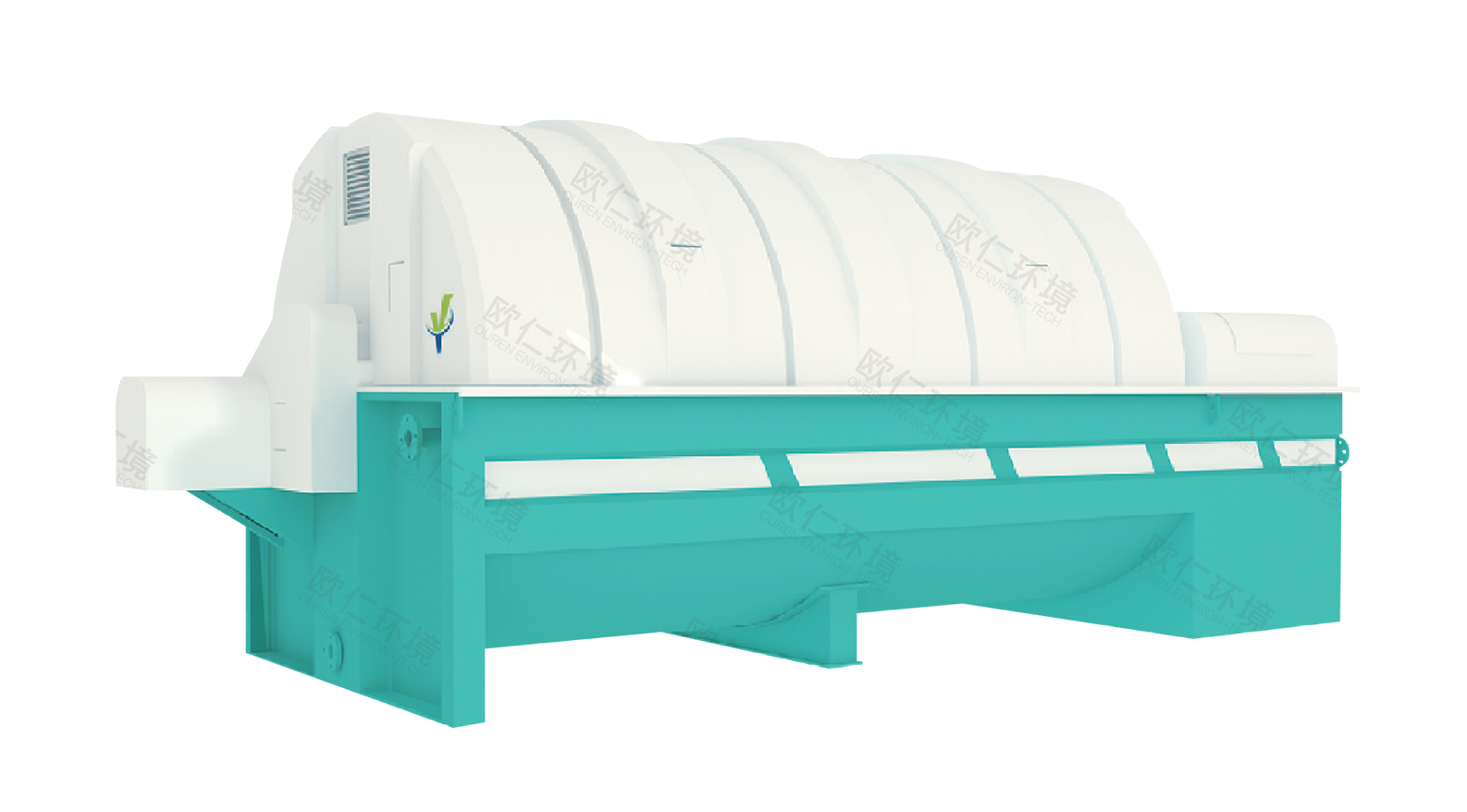

立体结构生物转盘一体化设备
来源项目
国家鼓励发展的重大环保技术装备目录（2023年）
技术分类
水污染防治-农村农业污染
适用对象及范围
小城镇、村庄生活污水等分散式污水处理领域。
基本原理
该设备中盘片约有40%的部分浸没在污水中，驱动电机带动轴一起转动，盘片带动污水与空气交替接触从而吸收空气中的氧气，并与污水中的有机物接触，在生物转盘盘片表面附着生长一层生物膜，通过生物膜去除污水中的污染物，同时该技术内部配套定盘过滤设备，可以进一步去除污染物。
技术描述（创新点及优势）
立体结构生物转盘一体化设备在传统生物转盘设备的基础上，对盘体材质和结构进行了一定创新优化，采用立体空间结构盘片，拥有超大比表面积，具有处理效率高、低碳节能、启动速度快、占地小易安装、运维简易、噪音低、产泥少等特点。
应用案例名称
山东省日照市高新技术开发区河山镇农村生活污水治理项目
案例地址
山东省日照市高新技术开发区河山镇
案例规模
对梁家官庄、费家官庄等23个居住相对集中且排放量较高的单村或联村采用建设污水处理站集中处理，服务人口2万多人，处理生活污水量1500t/d，
项目投运时间
2021年
验收情况
已验收

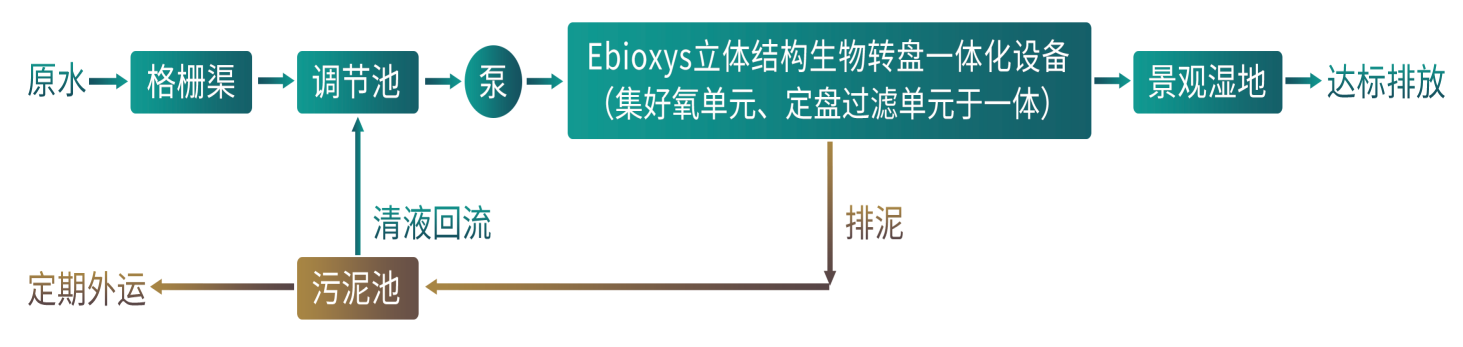

工艺流程
工艺路线主要包含预处理单元、生化处理单元及后端的景观湿地。预处理单元采用格栅渠和调节池，生化处理单元采用立体结构生物转盘一体化设备。污水首先经格栅进入调节池调节水质水量，而后经潜污泵提升进入立体结构生物转盘一体化设备中，生物转盘通过生物膜去除污水中的污染物。内部配套定盘过滤设备，经处理的污水过滤后排入后端景观湿地，处理达标后的中水就地就近排放或用于农田灌溉。
污染防治效果和达标情况
该项目建设污水处理设施23处，污水处理设施设计处理总规模为1500t/d。污水处理站出水水质执行山东省《农村生活污水处理处置设施水污染物排放标准》（DB37/3693-2019）中一级标准，即COD≤60mg/L，NH3-N≤8（15）mg/L，TN≤20mg/L，TP≤1.5mg/L，SS≤20mg/L。
二次污染治理情况
无
能源、资源节约和综合利用情况
项目采用以立体结构生物转盘为主体的处理工艺，处理效率高，年COD(化学需氧量)削减量超过54吨（进水COD按160mg/L，出水COD按60mg/L计算），年NH3-N(氨氮)削减量超过12吨（进水NH3-N按30mg/L，出水NH3-N按8mg/L计算），体现了良好的污水治理效果。
投资费用
项目工艺设备投资800多万元。
运行费用
项目设备运行能耗主要为电耗，总吨水运行能耗0.25kwh/m3，总吨水运行费用为0.18元/m3，一年电费约为10万元。
